건국대학교 AI 해커톤 참여 후기(2/15 ~ 2/19)

내게 정확히 무엇이 부족한지 알 수 있었고 또 많은 것을 배웠다.

1. 자바언어라 할지라도 안드로이드의 이해가 부족하여 1인분의 몫을 하지 못한 점,

2. 해커톤의 결과물은 사람들에게 서비스를 제공할 수 있어야 한다는 점,

3. 서비스에서 가장 중요한 것은 그 무엇보다도 납기라는 것,

4. 해커톤은 배우러 오는 것이 아니라 배운 지식을 활용하는 무대라는 것.



사전교육1일, 개발3일, 발표1일 간 고생이란 고생은 다하고도 결과물에 흡족하지는 못했지만 다음 학기에 있을 HCI 과목에서 개발할 기말 과제(애플리케이션)에서 좀 더 디벨롭을 하거나 새로운 방향으로 나아갈 수 있을 것이다.



=전체 팀 개발일지 및 해커톤 진행 사이트=

www.notion.so/AI-cb04f40822764531b4b9f495048566d4

건국대학교 온라인 AI 해커톤



=해커톤 개발일지=



서비스명 - 쩝쩝박사(요리 초보자를 위한 도우미 애플리케이션)

​

0. 개요

1. 제품소개

2. 제작동기

3. 제품장점

4. 팀 소개

5. 개발일지

5-1. 1일차 개발일지

5-2. 2일차 개발일지

5-3. 3일차 개발일지

5-4. 4일차 개발일지

5-5. 5일차 개발일지



1. 제품소개

1-1. 제품소개

: 저희 오모나 팀이 만든 '쩝쩝박사'는 요리 초보자들을 위해 요리 레시피를 제공하고, 재료를 기반으로 메뉴선택을 도와주는 어플리케이션입니다. 그 외에도 레시피 즐겨찾기 기능, 나만의 레시피 관리 기능을 포함하고 있습니다.

​

1-2. 제품 사용자 ​

: 코로나 19로 인해 사회적 거리두기를 준수하며 집에 머무는 20대 초반 갓 자취를 시작한 사람들을 타깃으로 만든 어플리케이션입니다. 항상 배달 음식을 시켜먹기에는 한계가 있고, 직접 요리를 해먹기에는 요리 실력이 부족하여 불편을 겪는 모든 요리 초심자들을 대상으로 합니다.

​

1-3. 플랫폼

: 안드로이드 스튜디오

​

1-4. 제품 의도

: 냉장고 안에 재료가 있지만 이를 사용하지 않아서 결국 음식물 쓰레기가 되는 경우를 줄여서 환경을 보존하고, 어플 사용자들의 요리 실력을 향상시킵니다.

​

1-5. 기대 효과

: 사회적으로 집에서 요리하는 사람들이 많아지면서, 배달음식으로 인한 쓰레기 사용량이 줄어들 수 있습니다. 또한 집에서 머물면서 사회적 거리두기를 준수하고 코로나19를 극복할 수 있습니다.

​

1-6. 제품 기능 상세 설명

1. 레시피 검색 기능	검색창에서 사용자가 요리명를 검색하면 해당 요리의 레시피 내용을 보여준다.
​ 2. 레시피 카테고리 기능	'국/찌개', '밑반찬', '메인반찬', '밥/죽', '면요리' 5가지 카테고리 별로 요리를 구분하고 해당 요리의 레시피 내용을 보여준다. ​
​ 3. 챗봇 기능	재료기반메뉴추천: 사용자가 재료를 입력하면 해당 재료가 사용되는 요리를 추천해준다. 또한 추천된 요리를 보여주는 카드에 '레시피보기'버튼을 이용해 사용자가 간편하게 해당 요리의 레시피를 볼 수 있도록 해준다. 레시피 검색: 사용자가 요리를 검색하면 해당 요리의 레시피를 보여준다. 또한 검색데이터에 대한 답변을 준 후, 해당 요리와 연관된 또다른 연관요리를 추천해준다.
​ 4. 내 레시피 등록 기능	사용자가 자신만의 '내 레시피'를 작성해서 등록할 수 있다. ​
​ 5. 내 레시피 목록보기 기능	사용자가 등록한 '내 레시피'들의 목록을 보여준다. ​
6. 즐겨찾기 기능	사용자가 자주 찾는 레시피를 즐겨찾기로 등록하면, 즐겨찾기 목록에서 해당 레시프를 따로 보관하여 보여준다. ​

1-7. 쩝쩝박사 어플 프로토타입

https://ovenapp.io/view/9R90QzxpH286cKuBN3zk2K12VEemFNv7/5A26A

내 레시피 화면 (4 of 9)



---

2. 제작 동기

코로나 19로 인해 사회적 거리두기가 필요해졌고, 사람들이 집에 머무는 시간이 많아졌습니다. 집에 머물면서 항상 배달 음식을 시켜먹기에는 한계가 있고, 직접 요리를 해먹을 수 밖에 없습니다. 이러한 상황속에서 요리에 능숙하지 못해 불편을 겪는 사람들을 위해 요리 도우미 애플리케이션을 구현하고자 합니다.

​

---

3. 제품장점

1. 다른 요리 레시피 어플 및 사이트와는 차별화되도록 요리가 아닌 재료를 중심으로 초보자에게 요리를 소개합니다. 현재는 데이터가 쌓이지 않아 임의로 재료 기반 추천 요리를 넣어두었지만, 만약 데이터를 많이 쌓을 수 있게 된다면 해당 재료로 사람들이 어떤 요리를 많이 하는지 알 수 있습니다.

​

2. 마음에 드는 레시피를 저장하거나 즐겨찾기 해둘 수 있어 번거롭게 다시 찾아보지 않아도 됩니다. 요리법을 기억하기 힘든 초보자들에게 추천되는 기능입니다.

​

3. 간편한 접근성을 가지고 있습니다. 주 타겟 사용자층이 휴대폰 사용량이 많은 20대 초반 학생인 것을 감안해, 모바일 어플리케이션의 형태를 하고 있어 사용자가 편하게 정보에 접근할 수 있습니다.

​

---

4. 팀소개 - [오모나팀 염혜지, 홍예주, 김소현]

이름 : 염혜지

역할 : 프론트엔드, 백엔드 개발자

각오 : 사용자의 니즈를 충족시키자!

​

이름 : 홍예주

역할 : 개발자

각오 : 서비스 가능한 제품을 만들자!

​

이름 : 김소현

역할 : 개발자

각오 : 사람들에게 도움이 될 수 있는 서비스를 제공하자!

​

​

---

5. 개발일지

​

5-1. 1일차 개발일지

​

날짜 : 2월 15일

​

회의 참여자 : 김소현, 염혜지, 홍예주

​

일지 작성자 : 김소현

​

회의 시간: 7P.M ~ 12P.M

​

플랫폼: google meet

​

​

1) 카카오오븐 프로토타입 제작

​

(프로토타입 링크)

https://ovenapp.io/view/9R90QzxpH286cKuBN3zk2K12VEemFNv7/5A26A

내 레시피 화면 (4 of 9)



내 레시피 화면 (4 of 9)

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=BD7C15A1897AA8670A47757BD6F9E80411AA&outKey=V1210646b4f20aeda88511ee8f7384e10ea515c83de34998d204b1ee8f7384e10ea51&width=544&height=306

프로토타입



2) 어플 기본 레이아웃 xml 작성

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=D7351460F2AA7580D8DB2110A47682ED43D4&outKey=V126b25fa02450b5db6b50a6dd4ad1327842928b62324786615500a6dd4ad13278429&width=544&height=306

어플 기본 레이아웃



3) 챗봇 구조도 설계

3-1) 메뉴추천 & 레시피 제공 선택 버튼

3-1-1) 메뉴 츄천

- 한/일/중/양 선택버튼

- 선택시 재료 입력 요구

- 재료를 못알아들을 시 다시 입력 요구

- 버튼 클릭 시 레시피 화면으로 이동

3-1-2) 레시피 제공

- 사용자한테 질문요구

- 버튼 클릭시 레시피 화면으로

​

4) DB 외부 접속 시도

4-1) 과정

- tnsnames.ora와 listner.ora 파일에 있는 host에 서버 ip를 입력

- client 컴퓨터에서 서버의 계정, 비밀번호, sid, port를 입력하여 접속 시도

​

4-2) 결과 : 실패

​

4-3) 원인 : 데이터베이스 네트워크 서버에 대한 이해 부족

​

5) 기획한 챗봇 구조에 따라 대화 흐름 제작 시작

​

6) 검색창에서 요리 이름 검색할 수 있는 xml, java 구현 시작

​

7) 데이터베이스에 들어갈 csv파일 생성(미완)

​

8) 내일 계획

8-1) 회원을 고려하여 데이터베이스에 user테이블을 추가한다. (@염혜지, 김소현))

상세설명: 회원가입 대신 닉네임의 형식으로 유저를 구분한다. ex) CREATE table user(user_id int primary key, user_name char(20))

user테이블은 favorite 테이블과 myrecipe 테이블이 참조하도록 한다.

​

8-2) 실패한 DB 외부접속을 재시도 한다. (@김소현,@염혜지,@홍예주)

​

8-3) 기획한 챗봇 구조에 따라 챗봇 제작을 완료한다. (@홍예주)

​

8-4) 검색창에서 요리 이름 검색할 수 있는 xml, java 구현 을 완료한다. (@김소현)

​

8-5) 데이터베이스에 넣을 csv파일을 완성한다.(@김소현,홍예주,염혜지)

​

9) 추가사항

- 멘토에게 질문할 사항

9-1) 안드로이드에 어떻게 얹는가?

단비 AI 챗봇을 어떤 방식으로 해당 어플과 연동 가능한지

jsp API로 연동 가능한가?

jsp를 API로 변환해 단비 AI 챗봇의 API 연동기능으로 활용할 수 있는지

​

9-2) 선택지에서 버튼 클릭 시 내부 앱 연동기능을 안드로이드 스튜디오에서

액티비티에 url을 정의 해주면 사용 가능한가?

​

9-3) 오라클 데이터베이스 서버에 대한 클라이언트 컴퓨터의 외부 접속의 방식이

어디가 잘못되었는가?

---

5-2. 2일차 개발일지

​

날짜 : 2월 16일

​

회의 참여자 : 김소현, 염혜지, 홍예주

​

일지 작성자 : 홍예주

​

플랫폼 : google meet

​

1) 멘토링 내용

(Q) 안드로이드에 단비 챗봇을 어떻게 올릴 수 있는지?

(A) 웹뷰로 챗봇을 감싸서 안드로이드에 탑재할 수 있다.

​

(Q) jsp API를 이용해 oracle DB와 단비 챗봇을 연동할 수 있는지?

(A) 가능은 하지만 시간내에 구현하기 어려울 가능성이 높다. 오라클이 초보자가 사용하기에는 어렵기 때문에 꼭 오라클로 구현해야하는 것이 아니라면 수정하는 것도 추천된다. jsp의 경우 response를 application/json xml로 수정하면 API로 사용가능하다.

시간이 부족하다면 백엔드 API를 사용하는 것도 방법이다.

단비에서 스프레드 시트를 이용한 지식 라이브러리 기능을 제공해주는데, 이를 이용해 우리팀이 원하는 기능을 구현할 수 있다.

→ 시간을 고려해 단비에서 제공하는 지식 라이브러리 기능을 이용하고, 외부 DB 사용을 포기하기로 함. 레시피 데이터의 경우 내장 DB(SQLite)를 이용하기로 결정했다.

​

(조언)

일정에 대한 계획을 구체적으로 세우고 DB관련 담당자를 뽑아 일괄 관리하는 것이 더욱 효율적일 것이다.

​

​

2) 회의 내용

2-1) 시간과 개발 능력을 고려해, 외부 DB 사용에서 스프레드시트 및 안드로이드 내장 DB(SQLite)를 사용하는 것으로 전환

2-2) 스프레드 시트의 경우 주재료를 기준으로 한 시트1과 각 요리의 레시피 및 기타 정보가 저장된 시트2로 분리하기로 결정

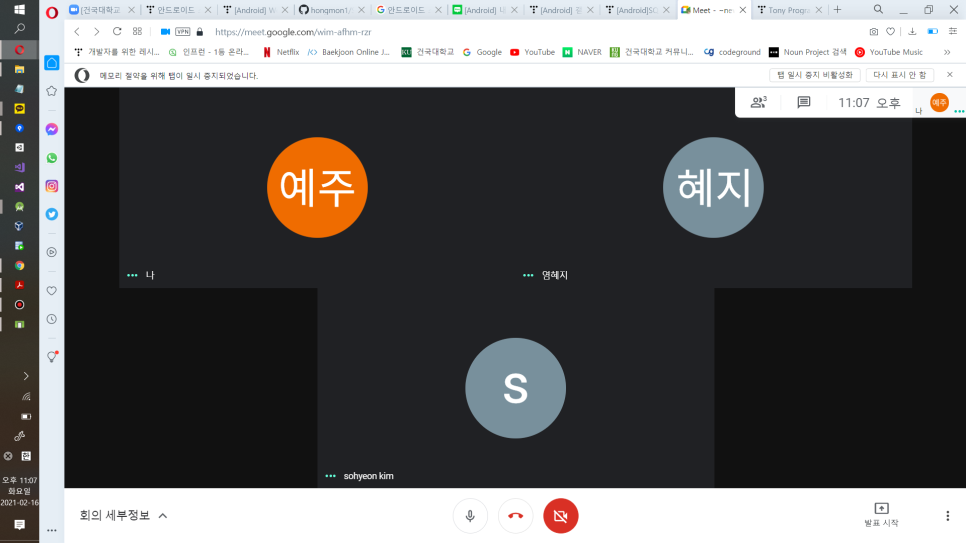

(회의 사진)

​

​

3. 제작 내용

​

3-1) 단비 AI 챗봇 구현

3-1-1) 단비 챗봇의 사용자 재료 입력 기반 메뉴 추천 기능

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=35D85C5EBA3635E4A7BED96732A009E527A9&outKey=V1210b9ef092f8811a11079ad1df47924e599d3541c8a7ef1cd1b79ad1df47924e599&width=544&height=306

단비 챗봇 재료 기반 메뉴추천



3-1-2) 단비 챗봇의 레시피 검색 기능

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=13CDC8BD1FE881C3BCB88A926B98F99AA87F&outKey=V1257fb60523d7353525e1ab575d276bef7236588b3933fd326301ab575d276bef723&width=544&height=306

단비 챗봇 레시피 검색





​

3-2) 안드로이드 스튜디오 구현

3-2-1) 내 레시피 기능 구현

: 내 레시피 탭에서 갤러리에서 사진 선택 및 정보 입력 기능을 추가했다.



serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=5A0C1B23AA74CFAA3A9AEDB5030128F997EB&outKey=V121018197d796b0779d2acb9dc3074b7360c0aed2b79dd3604d1acb9dc3074b7360c&width=544&height=306

내레시피 작성 기능



3-2-2) 동적 검색창 기능 구현(데이터는 임시데이터) 및 즐겨찾기 기능

: 동적 레시피 검색 및 레시피 내용 보기와 즐겨찾기 기능을 추가하였다.

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=AA7E570936BD954B9CE22B79A9FBFEF199B2&outKey=V122e0610a651e88b5770feab478c024e18323e7ae1ae8fb80036feab478c024e1832&width=544&height=306

검색창 및 즐겨찾기 기능





3-3) 안드로이드 스튜디오 SQLite 사용 가능 환경 조성

: '내 레시피'와 '즐겨찾기' 기능에서 내부 DB를 사용하기로 결정했기 때문에, 각 기능에서 SQLite를 사용할 수 있도록 DB와 DBOpenHelper를 세팅했다.

(코드 깃 주소)

https://github.com/hongmon1/SpringTiger/blob/master/app/src/main/java/com/example/howtocook_version2/DBOpenHelper.java#L24

​

​

3-4) 레시피 데이터 구축 완료

DB와 단비 AI 챗봇 둘 다에 사용가능하도록 csv파일로 데이터를 구축했다.

3-4-1) 시트1 작성

: 주재료와 주재료를 이용한 요리 목록을 가진 시트를 작성했다

3-4-2) 시트2 작성

: 각 요리에 대해 요리명, 재료, 요리사진, 요리 방법을 기술한 시트를 작성했다.

​

​

4. 내일 계획 (팀원 별 업무 분배 및 제작 계획 등)

1) 김소현

- 검색창 기능 구현

- 검색데이터를 SQLite에서 가져오기

2) 홍예주

- 챗봇 안드로이드 앱에 탑재

- 홈화면 카테고리 기능 구현

3) 염혜지

- 내 레시피 기능 구현 완료

- 레시피 목록 만들기

- DB SQLite와 연동

​

5. 추가 사항 (리서치한 내용, 회의 중 캡쳐한 사진, 추가 아이디어 등)

: 만약 스프레드 시트를 이용한 개발이 빠르게 끝난다면, 원래 계획이었던 외부 DB를 이용한 방식을 시도하는 것을 고려중이다.

---

5-3. 3일차 개발일지

​

날짜 : 2월 17일

​

회의 참여자 : 김소현, 염혜지, 홍예주

​

일지 작성자 : 염혜지

​

플랫폼 : google meet

​

1. 회의내용

- 안드로이드 내장 DB(SQLite)에 csv파일에 저장된 레시피 데이터를 저장하기

​

- 레시피 목록, 내 레시피 목록, 즐겨찾기 목록을 adapter를 통해 구현하기

​

2. 제작내용

​

2-1) 안드로이드 기능 구현

2-1-1) 즐겨찾기 기능

- 즐겨찾기 목록 보여주기

- 즐겨찾기 목록 클릭 시 레시피 화면 전환

- 즐겨찾기 추가/삭제 기능 구현

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=348CC56C52B304ADCD3B04CC676647DAE467&outKey=V122606ff7858c39ec0e446f4cc722b21da69f725242e3d66c57946f4cc722b21da69&width=544&height=306

즐겨찾기 기능 최종 영상





2-1-2) 내 레시피 기능

- 내 레시피 목록 보여주기

- 내 레시피 목록 클릭 시 레시피 화면 전환

- 내 레시피 추가 기능

- 카메라 및 갤러리와 연동

- 리스트에서 내 레시피 삭제 기능

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=29059B3D941E3C37E8D3A6BB63CAA40F6729&outKey=V1297a63ddc809665d23f2569735145bf88161bb482044fdebbef2569735145bf8816&width=544&height=306

내 레시피 구현 영상



2-1-3) 검색창 기능

- 텍스트 입력 시 연관 검색 리스트 추출

[OMONA] 쩝쩝박사 : 네이버 블로그 (naver.com)

[OMONA] 쩝쩝박사

(영상이 안올라가는 관계로 팀원 블로그 링크)







검색창 기능 구현

​

3. DB 파일

첨부파일

recipe.db

 파일 다운로드

첨부파일

recipe2.db

 파일 다운로드

첨부파일

recipe3.sqlite

 파일 다운로드

​

4. 내일 계획 (팀원 별 업무 분배 및 제작 계획 등)

- UI 다듬기

- 로고 및 배색 선정

- 각 액티비티 별 UI 원래 기획 의도 와 맞게 수정

- CSV파일 변환 및 DB 저장

- 발표 준비

- 일지 보강

​

---

5-4. 4일차 개발일지

​

날짜 : 2월 18일

​

회의 참여자 : 김소현, 염혜지, 홍예주

​

일지 작성자 : 김소현

​

플랫폼 : google meet

​

1. 오늘의 회의/제작 내용 (사진 및 영상 활용 권장)

​

1-1) 서비스의 대상 구체화

포괄적이었던 '사회적 거리두기로 인해 집에서 요리하는 사람들'에서 '사회적 거리두기를 준수하며 집에 머무는 20대 초반 갓 자취를 시작한 사람들'과 '직접 요리를 해먹기에는 요리 실력이 부족하여 불편을 겪는 모든 요리 초심자'로 서비스 대상 구체화

​

1-2). 챗봇 기능 강화

- 기존 챗봇

: 재료를 입력받은 후 요리를 추천, 레시피 검색 시 해당 요리의 레시피 정보 제공

​

- 수정 후 챗봇

: 재료에 해당하는 요리를 추천받은 사용자들이 자주 검색하는 요리를 연관요리로 추천, 레시피를 검색한 사용자들이 자주 검색하는 요리를 연관요리로 추천

(추가된 연관요리 추천 기능의 기반은 서비스 대상자들이 요리 검색 후 찾는 다른 요리를 통계낸 데이터 활용)

​

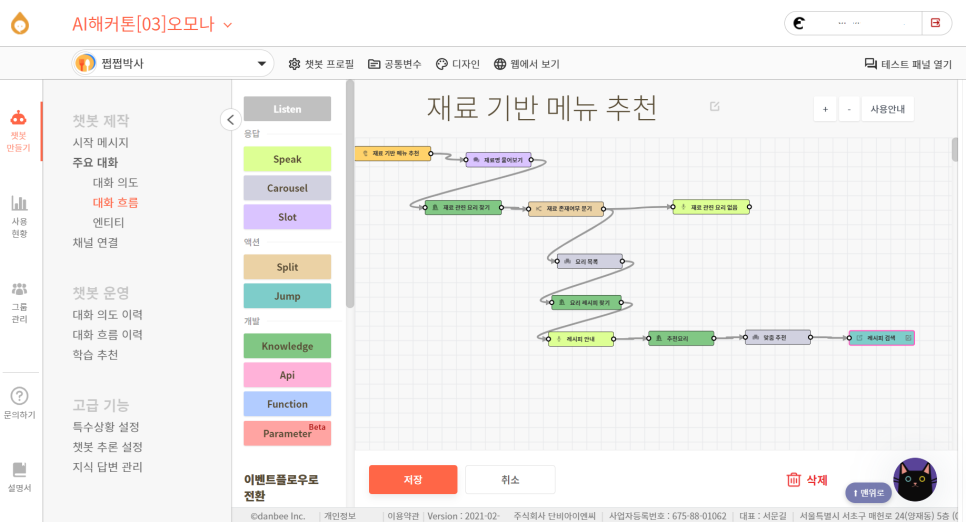

- 수정한 단비 대화 로직 (아래 이미지 참고)

​

- 단비 AI 데이터 시트 추가 완료

​

(재료기반 메뉴추천 선택 시 대화 흐름 실행 영상)

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=7A3D6124B9993758392ABB16F34AC9175D92&outKey=V1230e0d24db3aaa9fac519e3ee1bb08efd897c48468bb6626c6a19e3ee1bb08efd89&width=544&height=306

단비 챗봇 재료 기반 메뉴 추천 최종 영상



(레시피 검색 선택 시 대화 흐름 실행 영상)

serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=F44E1B533F7E377FD85E285572F2E8ADBC70&outKey=V1210b20af9e8ee54928a185158158fa1f14eb53bc4a239a63192185158158fa1f14e&width=544&height=306

단비 챗봇 레시피 검색 최종 영상





1-3). 안드로이드 내장 DB 테이블에 데이터가 입력되지 않는 문제 해결

원래 의도: 안드로이드 내장 DB(SQLite)에 csv파일에 저장된 레시피 데이터를 저장

해결 방안: 기한 내 서비스 완성을 위해 코드로 리스트에 직접 데이터를 insert하여 DB 테이블에 레시피 데이터를 저장

​

1-4). 제품서비스를 위한 UI 디자인

​

​

2. 내일 계획 (팀원 별 업무 분배 및 제작 계획 등)

- 발표 자료 준비

​

​

3. 최종 프로젝트 링크

(깃허브 링크)

https://github.com/hongmon1/SpringTiger.git

---

5-5. 5일차 개발일지

​

- 데모데이를 준비하며, 한 명 씩 소감 한마디 남기기!

​

1) 염혜지 : 이번 프로젝트를 통해 내가 부족한 점이 무엇인지 알게 되어 귀중한 경험이었습니다.

​

2) 홍예주 : 단비 AI 챗봇을 이용한 개발과정을 거치면서 새로운 경험을 많이 해보게 되었습니다.

​

3) 김소현 : 단비AI라는 새로운 개발툴을 알게 되었고 멘토링을 통해 좋은 서비스란 무엇인지 깨달을 수 있었습니다. 부족한 실력에도 불구하고 이끌어준 팀원들에게도 감사합니다.







[출처] [OMONA] 쩝쩝박사|작성자 여메이징
